電鑄金屬標(biāo)牌的圓角形成原理與沖壓、CNC等減材工藝完全不同。電鑄是增材制造工藝，其圓角是通過芯模（模具）的設(shè)計與制作直接決定的，并在電沉積過程中完美復(fù)制出來。以下是詳細(xì)解析：

核心原理：圓角由芯模塑造
電鑄過程中，金屬離子在芯模（陰極）表面沉積生長，最終形成的金屬殼體是芯模外形的精確鏡像復(fù)制。因此：
1. 芯模的圓角 = 最終產(chǎn)品的圓角。
2. 圓角在電鑄沉積過程中自然形成，無需額外切削或打磨。

實現(xiàn)步驟與關(guān)鍵技術(shù)：
1. 芯模設(shè)計與制作：
材料選擇：常用銅、鋁、不銹鋼、樹脂或硅膠（根據(jù)精度和復(fù)雜度選擇）。
圓角加工：
精密CNC加工：對金屬芯模（如銅）直接銑削出所需的圓角（R角），精度可達(dá)±0.02mm。
光固化3D打印（樹脂芯模）：高精度樹脂模具可直接打印出光滑圓角。
手工修整：原型芯?？捎脪伖飧嗷蚣?xì)砂紙人工打磨出圓角（適合小批量）。
表面處理：芯模表面需高度拋光（鏡面級），確保沉積的金屬層光滑無瑕疵，圓角過渡自然。

2. 導(dǎo)電化處理（非金屬芯模）：
樹脂或硅膠芯模需噴涂導(dǎo)電層（如銀漿、化學(xué)鍍鎳），使表面可電沉積。

3. 電鑄沉積：
芯模浸入電鑄液（如鎳、銅、金鍍液），通電后金屬離子在其表面均勻沉積。
圓角處的沉積特性：
電流分布均勻時，圓角處金屬沉積厚度與平面區(qū)域一致，完美復(fù)刻芯模幾何形狀。
尖端/邊緣可能因電流集中稍厚，但圓角曲率仍與芯模一致。

4. 脫模：
沉積到所需厚度后，將金屬殼體從芯模剝離。
圓角保護(hù)：脫模時需控制力度，避免圓角變形（尤其脆性金屬如鎳）。

電鑄圓角的獨特優(yōu)勢：
1. 高精度復(fù)刻：
可完美復(fù)制芯模上極小圓角（R角≥0.1mm），甚至銳利邊緣（R=0.05mm）。
適合微細(xì)文字、復(fù)雜浮雕邊緣的圓角處理。
2. 無機(jī)械應(yīng)力：
無沖壓的剪切力或CNC的切削力，避免材料變形或微裂紋。
3. 雙面光滑：
與芯模接觸的面（背面）自帶拋光效果，圓角處同樣光潔。

設(shè)計注意事項：
1. 避免內(nèi)直角：
芯模上的內(nèi)角必須設(shè)計為圓角（R≥0.1mm），否則脫模時金屬易斷裂。
2. 圓角與厚度關(guān)系：
過小的圓角（如R<0.1mm）在電鑄厚層（>1mm）時可能因內(nèi)應(yīng)力開裂。
3. 拔模斜度：
深腔結(jié)構(gòu)需在芯模側(cè)壁加0.5°~2°拔模斜度，方便脫模且不損傷圓角。

典型應(yīng)用場景：
電鑄圓角工藝尤其適合以下高端標(biāo)牌：
1. 超薄金屬字/LOGO（厚度0.01~0.1mm），邊緣圓角細(xì)膩。
2. 精密儀器面板：按鈕邊緣圓角防割手，表面一體無接縫。
3. 珠寶/奢侈品銘牌：微米級浮雕圖案的圓角光滑無毛刺。
4. 防偽金屬貼標(biāo)：微縮文字與復(fù)雜花紋邊緣需清晰圓潤。

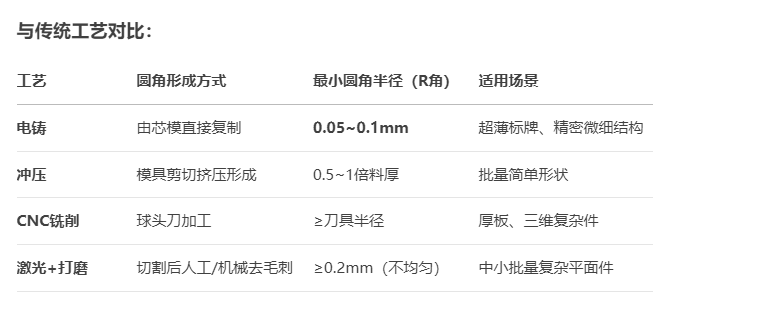

總結(jié)：
電鑄標(biāo)牌的圓角是芯模幾何形狀的直接復(fù)制，通過高精度芯模加工（CNC或3D打?。? 鏡面拋光實現(xiàn)。其核心優(yōu)勢在于：
- 無需后處理，圓角天然光滑；
- 可達(dá)成極小圓角（R≥0.05mm），完勝機(jī)械加工；
- 尤其適合超薄、精密、復(fù)雜微結(jié)構(gòu)的標(biāo)牌制造。

選擇電鑄工藝時，務(wù)必與制造商溝通芯模的圓角設(shè)計細(xì)節(jié)，以確保最終產(chǎn)品符合預(yù)期！
